產品概述

DHZ-503S型電氣火災監控探測器，是一種智能型電氣火災監控探測器，硬件16位微控制器，全天候可靠有效監控被保護電氣線路中由于漏電可能發生的火災隱患。實時處理當前的剩余電流，將監測到的異常參數通過CAN通訊網絡發送到監控中心，同時會發出聲、光報警信號，并保存報警記錄。

本產品實時監控，監控精度高，可靠性強，本產品具有小型化，集成度高，功能齊全，簡單實用，安裝方便，采用LED數碼管顯示，亮度高等優點。

DHZ-503S電氣火災監控探測器執行國家標準GB14287.2-2014《電氣火災監控系統 第二部分:剩余電流式電氣火災監控探測器》和GB14287.3-2014《電氣火災監控系統 第二部分:測溫式電氣火災監控器》設計，并符合本標準的要求。廣泛適用于工廠、學校、大型倉庫、辦公室、商業建筑、賓館、民用住宅及娛樂場所等電氣火災發生機率大，電氣線路復雜的變電、配電系統中。

功能簡介

具備8路漏電

4路溫度檢測或

4路漏電4路溫度檢測

支持復位及自檢

具備DC24V消防

聯動控制功能

具備脫扣功能/總脫

數碼管顯示

報警功能

報警光訊號:紅色LED；

報警聲訊號:＞72dB；

漏電報警范圍:300mA-1000mA連續可調；

漏電報警誤差:設定值的80%-100%開始報警；

剩余電流報警閥值:500mA;

溫度報警范圍:45℃~110℃

溫度報警設定值:80℃

溫度誤差:設定值±10%。

主要技術參數

額定工作電壓:AC 220V 50Hz；

最大功率:5W；

脫扣報警輸出:無源開關(俗稱干觸點)，觸點最大容量5A；

輸入信號:接受DC24V直流控制信號輸入；

通訊接口:CAN總線

脫扣報警端口:常開

漏電報警端口:常開

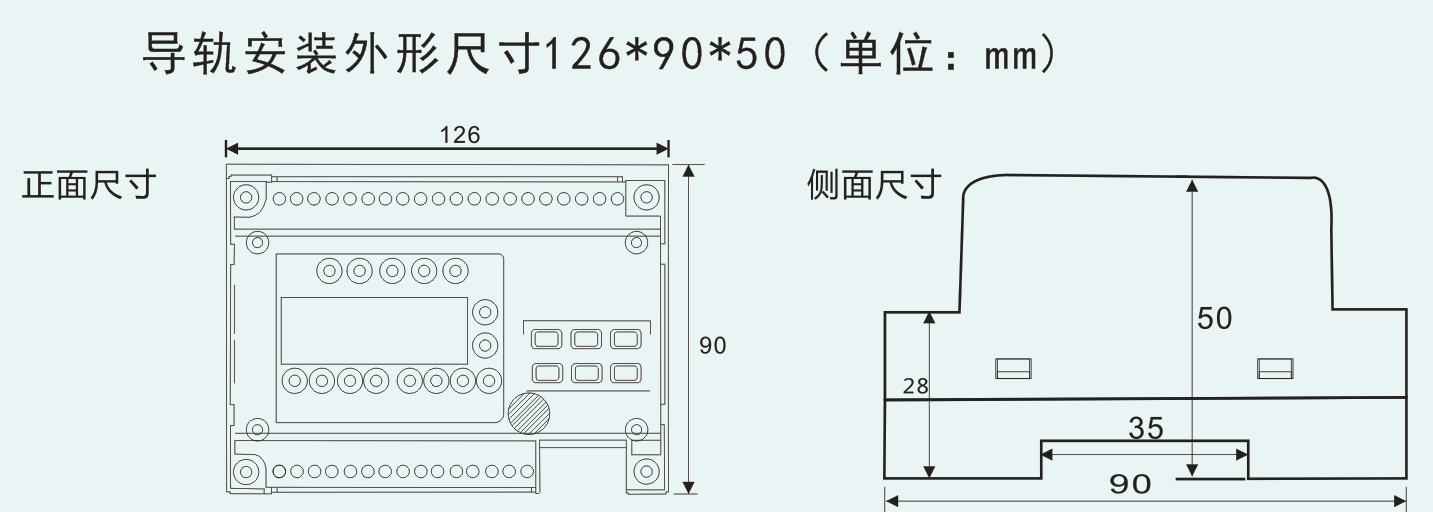

安裝尺寸
